  • VAX-11 – datorn som gjorde minidatorn till ett kraftpaket

    VAX-11 var datorfamiljen som visade att en minidator kunde mäta sig med betydligt dyrare stordatorer. När DEC lanserade VAX-11/780 1977 fick universitet, företag och forskningsmiljöer tillgång till en kraftfull 32-bitarsplattform som blev både teknisk måttstock och historisk milstolpe. Med sin koppling till PDP-11, sitt avancerade operativsystem VMS och sin stora betydelse för 1980-talets datormiljöer blev VAX-11 en av de mest inflytelserika datorfamiljerna i sin tid.

    När Digital Equipment Corporation, oftast kallat DEC, presenterade VAX-11/780 i oktober 1977 var det inte bara ännu en ny dator. Det var början på en hel datorfamilj som skulle få stor betydelse för universitet, forskningsmiljöer, företag och tekniska institutioner under 1980-talet.

    VAX-11 var en familj av 32-bitars superminidatorer. Det låter kanske motsägelsefullt i dag, men på 1970- och 1980-talet fanns ett tydligt mellanskikt mellan persondatorer och stora stordatorer. Där placerade sig VAX: kraftfullare än vanliga minidatorer, billigare och mer tillgänglig än många mainframes.

    Namnet VAX stod för Virtual Address eXtension. Det syftade på den nya 32-bitarsarkitekturen som byggde vidare på DEC:s tidigare och mycket populära PDP-11. Siffran 11 i VAX-11 var ingen slump. Den markerade släktskapet med PDP-11 och visade att DEC ville erbjuda sina befintliga kunder en väg framåt utan att allt gammalt behövde kastas bort.

    En brygga från PDP-11 till framtiden

    En av de viktigaste egenskaperna hos VAX-11 var att den kunde köra användarprogram skrivna för PDP-11. Det gjorde övergången mindre dramatisk för kunder som redan hade investerat i programvara, utbildning och rutiner kring PDP-11-systemen.

    Det här var en mycket smart strategi. I stället för att tvinga kunderna att börja om från början kunde DEC säga: här finns en kraftfullare framtid, men den gamla världen följer med en bit på vägen.

    VAX-11 blev därför inte bara en teknisk produkt, utan också en praktisk migrationsplattform. Den gjorde det möjligt för organisationer att växa in i 32-bitarsberäkning utan att omedelbart överge allt de redan byggt.

    VAX-11/780 – maskinen som satte måttstocken

    Den första modellen, VAX-11/780, bar kodnamnet Star och introducerades den 25 oktober 1977. Den blev den första datorn som implementerade VAX-arkitekturen.

    Processorn, KA780, byggde på Schottky TTL-logik och hade en cykeltid på 200 nanosekunder, vilket motsvarade 5 MHz. I dag låter det blygsamt, men vid tiden var det en kraftfull maskin. Den hade även 2 KB cacheminne och använde Synchronous Backplane Interconnect, SBI, för kommunikation mellan processor, minne och I/O-system.

    VAX-11/780 blev så viktig att DEC använde dess prestanda som referenspunkt för andra VAX-modeller. En VAX-11/780 motsvarade 1 VUP, VAX Unit of Performance. Om en senare VAX-maskin hade 2 VUP betydde det att den ungefär var dubbelt så snabb som en VAX-11/780.

    Det säger något om modellens betydelse. Den blev inte bara en dator, utan en måttenhet.

    Mikroprogrammering och avancerad konstruktion

    VAX-11/780 var mikroprogrammerad. Det betyder att många av processorns instruktioner inte var hårdkodade direkt i enkel logik, utan styrdes av mikrokod. Denna mikrokod låg delvis i PROM-minne och delvis i ett skrivbart kontrollminne som laddades vid uppstart.

    Vid uppstart användes en särskild front-end-processor, en LSI-11, som bland annat hanterade diagnostik. Mikrokoden laddades från en åttatums diskett, vilket visar hur stora och mekaniska dessa system fortfarande var jämfört med dagens datorer.

    Det var en tid då en dator inte bara var ett kretskort eller en låda under skrivbordet. En VAX-11/780 var ett helt systemskåp, med bussar, styrenheter, minneskort, terminalanslutningar och ofta stora band- och diskstationer.

    Minnet – från megabyte till stora system

    De första VAX-11/780-systemen kunde använda upp till 8 MB minne med MS780-C-minneskontroller. Senare kunde systemet byggas ut betydligt mer med MS780-E, som gjorde det möjligt att nå upp till 128 MB minne.

    Det låter litet i dag, men i slutet av 1970-talet och början av 1980-talet var megabyte stora mängder minne. Många persondatorer på den tiden räknade minnet i kilobyte, inte megabyte.

    VAX-11/780 hade dessutom en fysisk adressrymd på 29 bitar, vilket i teorin gav möjlighet att adressera upp till 512 MB minne. Minnet byggdes av MOS RAM-kretsar och skyddades med ECC, alltså felkorrigerande kod. Det var viktigt i professionella miljöer där driftsäkerhet betydde mycket.

    I/O-system för en större värld

    VAX-11/780 använde både Unibus och Massbus. Unibus användes främst för långsammare enheter som terminaler och skrivare, medan Massbus användes för snabbare lagringsenheter som hårddiskar och bandstationer.

    Systemet kunde även använda DEC:s Computer Interconnect, CI, som gjorde det möjligt att koppla samman VAX-datorer och dela lagring. Detta blev viktigt för VMScluster, där flera VAX-system kunde arbeta tillsammans på ett sätt som gav högre tillgänglighet och bättre resursutnyttjande.

    Det här var en tidig form av den typ av tänkande som senare blev vanligt i serverkluster och datacenter: flera maskiner som tillsammans bildar en mer robust helhet.

    VAX och operativsystemet VMS

    VAX förknippas starkt med VMS, senare kallat OpenVMS. Operativsystemet var konstruerat för stabilitet, fleranvändardrift och professionella miljöer. Det användes inom forskning, industri, universitet, banker, myndigheter och tekniska organisationer.

    En VAX-maskin var ofta inte en personlig dator, utan en gemensam resurs. Många användare kunde arbeta via terminaler samtidigt. De körde program, skrev kod, hanterade data, använde databaser och kommunicerade över nätverk.

    På så sätt var VAX en del av den datorkultur som kom före persondatorns totala dominans. Datorn stod i ett maskinrum. Användarna satt vid terminaler.

    En familj av modeller

    Efter VAX-11/780 följde flera modeller med olika pris, prestanda och storlek.

    VAX-11/750, med kodnamnet Comet, kom 1980. Den var mer kompakt och billigare än 11/780, men också långsammare. Den hade en KA750-processor med 320 nanosekunders cykeltid och en prestanda på omkring 0,6 VUP. Den blev ett attraktivt alternativ för organisationer som behövde VAX-kompatibilitet men inte hade råd eller behov av den största modellen.

    VAX-11/730, kodnamn Nebula, introducerades 1982. Den byggde på bit-slice-teknik med AMD Am2900-kretsar och var ännu mindre och billigare. Den hade ungefär 0,3 VUP i prestanda.

    VAX-11/725 var en kostnadsreducerad variant av 11/730. Den var avsedd att vara mer kontorsvänlig, med lägre ljudnivå och lägre effektförbrukning.

    Det fanns också flerprocessorsystem. VAX-11/782 var en dubbelprocessormodell baserad på VAX-11/780. Den arbetade asymmetriskt: den primära processorn skötte I/O och schemaläggning, medan den andra processorn användes för beräkningsarbete. Vid beräkningstunga flerströmsuppgifter kunde den nå upp till 1,8 gånger prestandan hos en vanlig VAX-11/780.

    Den ännu ovanligare VAX-11/784 hade fyra processorer och kunde nå omkring 3,5 VUP. Den var ett exempel på hur DEC experimenterade med multiprocessorsystem innan sådana lösningar blev vanliga i moderna servrar.

    VAX-11/785 – den snabbare efterföljaren

    VAX-11/785, med kodnamnet Superstar, kom 1984. Den var i grunden en snabbare version av VAX-11/780. Processorns cykeltid minskade från 200 nanosekunder till 133 nanosekunder, vilket motsvarade ungefär 7,52 MHz.

    Prestandan låg på cirka 1,5 VUP. Förbättringen kom bland annat genom användning av snabbare TTL-logik, så kallad FAST-logik från Fairchild.

    Det här visar en typisk utvecklingsväg för datorer under perioden: samma grundarkitektur kunde förbättras genom snabbare logikkretsar, bättre minne, bättre bussar och effektivare konstruktion.

    CISC – när instruktionerna var stora och mäktiga

    VAX var en tydlig representant för CISC, Complex Instruction Set Computer. Det innebar att processorn hade en rik och avancerad instruktionsuppsättning. En enda maskininstruktion kunde utföra relativt komplicerade operationer.

    Tanken var att göra det lättare att skriva kompilatorer och effektiv maskinkod, särskilt i en tid då minne var dyrt och varje byte räknades. VAX-instruktionsuppsättningen blev känd för att vara mycket komplett och programmerarvänlig.

    Senare kom RISC-filosofin, Reduced Instruction Set Computer, som gick åt motsatt håll: färre och enklare instruktioner som kunde köras mycket snabbt. Men under VAX storhetstid var CISC en naturlig och kraftfull idé.

    Konkurrenterna fick svårt att svara

    DEC:s konkurrenter inom minidatorvärlden, exempelvis Data General och Hewlett-Packard, hade svårt att svara på VAX-seriens kombination av prestanda, kompatibilitet och snabb vidareutveckling.

    VAX blev en av de viktigaste anledningarna till att DEC växte kraftigt. Under sin storhetstid blev företaget ett av datorindustrins allra största, ofta beskrivet som näst störst efter IBM.

    Det är lätt att glömma i dag, men DEC var en gigant. Företaget formade mycket av den tekniska kultur som senare kom att påverka Unix, nätverk, arbetsstationer, operativsystem och programmeringsmiljöer.

    Kloner i östblocket

    VAX var så betydelsefull att den även klonades i Östeuropa. En av de mest kända klonerna var Robotron K 1840 från Östtyskland, en maskin som inspirerades av VAX-11/780.

    Detta säger mycket om VAX-arkitekturens strategiska betydelse. Under kalla kriget var avancerad datorteknik inte bara en kommersiell fråga, utan också en fråga om forskning, industri och nationell teknisk självständighet.

    Att VAX klonades visar att arkitekturen betraktades som värdefull, kraftfull och värd att efterlikna.

    Från VAX-11 till MicroVAX och VAX 8000

    VAX-11-serien avvecklades 1988. Då hade den börjat ersättas av andra VAX-familjer.

    I den lägre änden tog MicroVAX över. Dessa maskiner gjorde VAX-arkitekturen mer kompakt och billigare. I den högre änden kom VAX 8000-serien, där modeller som ursprungligen hade planerats som VAX-11/790 och VAX-11/795 i stället lanserades som VAX 8600 och VAX 8650.

    Det innebar inte att VAX försvann. Tvärtom levde arkitekturen vidare länge. Men just VAX-11-namnet hörde till den första stora generationen.

    Varför VAX-11 blev historiskt viktig

    VAX-11/780 räknas som en av de mest studerade datorerna i datorhistorien. Det beror på att den blev en praktisk referenspunkt för systemarkitektur, kompilatorer, operativsystem och prestandamätning.

    Den användes i miljöer där seriös databehandling krävdes men där en traditionell mainframe kunde vara för dyr, för stor eller för låst. VAX gav många organisationer tillgång till kraftfull fleranvändardrift, avancerad programmering och stabil systemmiljö.

    Den blev också en bro mellan epoker: från minidatorn till servern, från terminalrummet till nätverksmiljön, från 16-bitarsarvet hos PDP-11 till 32-bitars framtid.

    Ett arv som fortfarande märks

    I dag är VAX-11 sedan länge föråldrad som praktisk datorplattform. Men dess betydelse lever kvar. OpenVMS finns fortfarande i moderniserade former, gamla VAX-system bevaras på museer, och emulatorer gör det möjligt att köra historisk VAX-programvara på moderna datorer.

    För datorhistoriker är VAX-11 en nyckelmaskin. Den visar hur datorindustrin såg ut innan persondatorn och molnet tog över. Den visar en värld där en dator kunde vara ett helt skåp, där terminaler var användarnas fönster mot systemet, och där en maskin kunde betjäna en hel institution.

    VAX-11 var inte bara en datorfamilj. Den var en plattform, en standard, en måttstock och ett teknikhistoriskt vägskäl. Den hjälpte DEC till en ledande position i datorindustrin och visade att minidatorn kunde närma sig mainframens kapacitet, men med större flexibilitet och lägre kostnad.

    På så sätt blev VAX-11 en av de maskinfamiljer som formade den moderna servervärlden långt innan ordet server blev vardagligt.

    Youtube innehåll om Vax 11

    Teknisk fakta: VAX-11

    Tillverkare Digital Equipment Corporation, DEC
    Första modell VAX-11/780
    Lanserad 1977
    Arkitektur 32-bitars VAX, Virtual Address eXtension
    Datortyp Superminidator
    Instruktionsmodell CISC, Complex Instruction Set Computer
    Operativsystem VMS, senare OpenVMS, samt Unix-varianter
    Prestandareferens VAX-11/780 motsvarade 1 VUP, VAX Unit of Performance
    Efterföljare MicroVAX och VAX 8000-serien
    Avvecklad 1988

    Annons

    Strul med e-posten? Hjälp med TV? Problem med wifi?
    Digital Fixare

  • Commodore PET och CBM: när framtiden kom i plåtchassi

    När Commodore PET lanserades 1977 var persondatorn fortfarande ett djärvt löfte om framtiden. Med robust plåtchassi, inbyggd skärm, BASIC i ROM och en blinkande markör blev PET och de senare CBM-modellerna viktiga arbetsredskap i skolor, företag och laboratorier. Från den kantiga PET 2001 till den eleganta CBM 8096-SK berättar serien historien om en tid då datorn var enkel att förstå, byggd för att hålla — och redo att programmeras direkt när strömmen slogs på.

    När Commodore 1977 visade upp sin PET 2001 var persondatorn fortfarande något nytt, dyrt och nästan exotiskt. Det här var tiden då Apple II, Tandy TRS-80 och Commodore PET tillsammans skulle komma att kallas den stora “1977-trion” — tre maskiner som på allvar tog datorn från laboratorier och företag in i skolor, kontor och hem.

    PET stod för Personal Electronic Transactor, men namnet var också en blinkning till ordet pet — ett husdjur, en trogen följeslagare. Det passade Chuck Peddles idé: datorn skulle vara en pålitlig vän på skrivbordet. I Europa fick namnet däremot bytas ut, eftersom Philips hade invändningar mot PET-varumärket. Därför blev maskinerna här mer kända som CBM, Commodore Business Machines.

    Från räknemaskiner till mikrodatorer

    Commodore hade sina rötter i kontorsmaskiner och räknare. Det märktes tydligt på den första PET 2001. Den var byggd som en kompakt allt-i-ett-maskin med inbyggd bildskärm, tangentbord och kassettbandspelare. Chassit var av metall, tungt och robust — mer som en kontorsapparat än en leksak.

    Inuti satt en MOS 6502, en 8-bitarsprocessor som skulle bli en av datorhistoriens mest inflytelserika kretsar. Den arbetade i PET med 1 MHz, vilket i dag låter nästan ofattbart lite, men på 1970-talet räckte det för textbehandling, programmering, utbildning och enklare affärssystem.

    Den första modellen hade bara några få kilobyte minne, en liten monokrom skärm och ett berömt — eller ökänd — tangentbord med små fyrkantiga tangenter. Många kallade det för ett “chiclet keyboard”, eftersom tangenterna liknade tuggummibitar. Det var inte bekvämt, men det var billigt och passade Commodores bakgrund som tillverkare av räknemaskiner.

    2000-serien: pionjären

    Den ursprungliga PET 2001 var enkel men banbrytande. Den hade en 9-tums monokrom bildskärm, inbyggd datasette och 4 eller 8 kB RAM. Grafik i modern mening fanns inte. I stället visade datorn text och grafiska symboler ur teckenuppsättningen PETSCII.

    Ändå var den användbar. Den hade portar för kassettbandspelare, användarport och den viktiga IEEE-488-bussen, som gjorde det möjligt att koppla in skrivare och diskettstationer. Just IEEE-488 kom att bli ett av PET- och CBM-seriens stora kännetecken.

    PET 2001 var inte främst en speldator. Den var snarare ett verktyg för skolor, programmerare, företag och tekniskt nyfikna användare.

    3000-serien: bättre tangentbord, samma grundidé

    Med 3000-serien, som kom från 1978, tog Commodore ett steg mot mer praktiska kontorsdatorer. Maskinerna var tekniskt mycket lika sina föregångare men fick ett bättre, fullstort tangentbord. De fanns med 8, 16 eller 32 kB RAM och hade fortfarande 40 tecken per rad på en 9-tums monokrom skärm.

    Här märks också Commodores nära koppling till Microsoft. Commodore BASIC byggde på Microsoft BASIC, men såldes under Commodores namn och anpassades till deras maskiner. Den tidiga BASIC-versionen var enkel, men viktig: användaren kunde slå på datorn och börja programmera direkt.

    4000-serien: BASIC V4 och mer affärsinriktning

    Med 4000-serien blev maskinerna mer mogna. De levererades med Commodore BASIC V4, som bland annat gav bättre stöd för diskettstationer. Serien fanns både i smalare modeller med 9-tumsskärm och större modeller med 12-tumsskärm.

    Fortfarande handlade det om textbaserade system. Men för skolor och företag var det inget problem. Tvärtom: en robust maskin med bra tangentbord, tydlig skärm och pålitlig lagring var precis vad många behövde.

    PET- och CBM-datorerna blev vanliga i klassrum, på kontor och i tekniska miljöer. De användes inte bara för undervisning och administration, utan även för styrning av industriella system och vetenskapliga tillämpningar.

    8000-serien: 80 kolumner och professionell prägel

    8000-serien markerade nästa stora steg. Nu blev 80 tecken per rad standard, vilket gjorde datorerna betydligt bättre lämpade för textbehandling, kalkyler och affärsprogram. Skärmen var monokrom, men den större textytan gjorde stor skillnad.

    Den klassiska modellen CBM 8032 följdes av varianter som 8096, 8296 och 8296-D. Här började Commodore också ta itu med 32 kB-gränsen genom bankväxling av minnet. På så sätt kunde maskiner som CBM 8096 och 8296 använda mer RAM än vad den vanliga 6502-adressrymden egentligen tillät.

    Designen förändrades också. De senare modellerna fick ett mer futuristiskt, rundat chassi med separat tangentbord. Formen har ibland felaktigt kopplats till Porsche-design, men den skapades av Commodores egen designer Ira Velinsky. Oavsett ursprung såg maskinerna moderna ut — särskilt jämfört med de äldre kantiga metallburkarna.

    CBM 8096-SK: en elegant arbetshäst

    Commodore CBM 8096-SK är en av de mest intressanta modellerna i den senare PET/CBM-familjen. Den kombinerar den klassiska 8-bitarsarkitekturen med ett mer avancerat minnessystem och ett modernt yttre.

    Den har 80×25 tecken på skärmen, separat tangentbord och ett chassi som känns mer som en professionell terminal än en hemdator. Trots att den saknar färggrafik och avancerat ljud är den en imponerande maskin: byggd för arbete, undervisning och långvarig drift.

    Det här är inte en dator som försöker locka med spel eller multimedia. Den signalerar något annat: ordning, stabilitet och kontroll.

    CBM II: Commodores ambitiösa sidospår

    I början av 1980-talet försökte Commodore också modernisera sin affärsdatorlinje med CBM II-serien. Dessa maskiner byggde på den mer avancerade MOS 6509-processorn, en vidareutveckling av 6502 med stöd för större minnesmängder genom bankväxling.

    CBM II fanns i olika varianter. Hemmodellerna i P-serien kunde utrustas med grafik- och ljudkretsar som påminde om det som senare skulle göra Commodore 64 berömd. Affärsmodellerna i B-serien hade ofta 128 kB RAM, SID-ljudchip och möjlighet till extra processorer som Z80 eller Intel 8088.

    Trots tekniska ambitioner blev CBM II aldrig någon stor succé. Den hamnade mellan världar: för dyr och ovanlig för hemmen, men inte tillräckligt dominerande för affärsmarknaden.

    Varför PET och CBM fortfarande fascinerar

    I dag är PET- och CBM-datorerna inte snabba, färgstarka eller flexibla enligt moderna mått. De har ofta ingen pixelgrafik, begränsat ljud och ett arbetssätt som kräver tålamod. Ändå har de en särskild dragningskraft.

    De visar en tid då datorn fortfarande var begriplig. Man kunde förstå maskinen som helhet: processorn, minnet, skärmen, tangentbordet, portarna och BASIC-tolken. När man slog på datorn möttes man inte av appar, molntjänster eller uppdateringar — bara en blinkande markör och en uppmaning att börja skriva.

    Det är kanske just därför en maskin som Commodore CBM 8096-SK känns så levande än i dag. Den representerar en period då persondatorn ännu inte hade bestämt sig för vad den skulle bli. Skulle den vara ett kontorsredskap, en utbildningsmaskin, en programmeringsmiljö, en terminal eller en hemdator?

    För Commodore PET och CBM var svaret enkelt: den kunde vara allt detta — bara man var beredd att skriva kommandona själv.

    Youtube innehåll om CBM och PET

    Faktaruta: Commodore PET/CBM

    Typ: 8-bitars persondator

    Lanserad: 1977

    Tillverkare: Commodore International

    Processor: MOS 6502, senare även MOS 6509 i CBM II-serien

    Operativsystem: Commodore BASIC i ROM

    Bildskärm: Monokrom textskärm, vanligen 40×25 eller 80×25 tecken

    Lagring: Kassettband och externa diskettstationer via IEEE-488

    Användning: Skolor, företag, programmering, industri och laboratorier

    Kända modeller: PET 2001, CBM 3032, CBM 4032, CBM 8032, CBM 8096-SK och CBM 8296

    Särskilt kännetecken: Robust konstruktion, inbyggd BASIC och textbaserad PETSCII-grafik



    Annons

    Strul med e-posten? Hjälp med TV? Problem med wifi?
    Digital Fixare

  • Akai GX-635D – när rullbandspelaren blev högteknologi

    Akai GX-635D var mer än en exklusiv rullbandspelare – den var ett exempel på hur långt den analoga ljudtekniken kunde utvecklas innan den digitala eran tog över. Med avancerade motorer, slitstarka GX-huvuden och imponerande ljudprestanda blev modellen en teknisk grund för flera av Akais senare toppmaskiner.

    Under 1970-talet nådde den analoga ljudtekniken en av sina verkliga höjdpunkter. Ett tydligt exempel är Akai GX-635D, en bandspelare som i efterhand ofta ses som en av märkets mest genomarbetade öppna rullbandspelare. Den var inte bara en snygg hifi-maskin för vardagsrummet, utan också ett koncentrat av dåtidens ingenjörskonst: precisionmekanik, avancerade motorlösningar och materialteknik som skulle ge bättre ljud och längre livslängd.

    En maskin från analoga ljudets guldålder

    Akai GX-635D lanserades strax före företagets sista stora utvecklingssteg inom öppna rullbandspelare, GX-625 från 1979. GX-635-serien blev därför en sorts teknisk brygga mellan tidigare modeller och de senare toppmaskinerna GX-636, GX-646 och GX-747. Dessa senare modeller byggde i hög grad vidare på samma grundidéer: samma typ av GX-huvuden, samma motorprinciper och samma centrala funktioner.

    Det gör GX-635D extra intressant. Den representerar inte bara en modell i raden, utan själva plattformen som flera av Akai:s mest framgångsrika premiumspelare vilade på. Under sin tid konkurrerade den i en klass där egentligen bara några få serier, som Teac X-1000, nådde liknande genomslag.

    Hur fungerar en rullbandspelare?

    För att förstå varför GX-635D var så avancerad behöver man först förstå principen bakom en rullbandspelare. Ljud spelas in genom att en elektrisk signal omvandlas till variationer i magnetfält i ett inspelningshuvud. När magnetbandet passerar huvudet lagras signalen som mikroskopiska magnetiska mönster på bandytan. Vid uppspelning läser ett annat huvud av dessa variationer och omvandlar dem tillbaka till elektriska signaler som sedan blir ljud.

    I Akai GX-635D sker detta i ett system som är 4-spårigt, 2-kanaligt och kan användas för både stereo och mono. Den har dessutom autoreverse, vilket betyder att bandet kan spela åt båda hållen utan att användaren behöver vända spolen manuellt. Det var både praktiskt och tekniskt imponerande.

    Sex huvuden och glas som skydd

    En av de mest berömda detaljerna i många Akai-maskiner är de så kallade GX-huvudena. I GX-635D finns två inspelningshuvuden, två uppspelningshuvuden och två raderhuvuden.

    Det speciella med GX-huvudena var deras konstruktion, där slitstarka material gav mycket lång livslängd. För användaren betydde detta att maskinen kunde hålla hög prestanda under lång tid, även vid frekvent användning. I praktiken var huvudslitage ett stort problem i många bandspelare, eftersom precisionen i avläsningen är avgörande för ljudkvaliteten. Akais lösning var därför inte bara marknadsföring, utan ett verkligt tekniskt argument.

    Motorer för stabilitet och precision

    GX-635D var utrustad med tre motorer: två för drivning av rullarna och en capstanmotor.

    Capstanmotorn var en frekvensstyrd AC-servomotor med direktdrift. Direktdrift innebär att motorn är kopplad direkt till den del som driver bandet, utan remmar som kan töjas eller slitas. Det ger bättre hastighetsstabilitet. Just denna stabilitet är avgörande, eftersom små variationer i bandhastighet påverkar tonhöjd och timing i ljudet.

    Det är här begreppet wow and flutter kommer in. Det beskriver små, oönskade hastighetsvariationer i bandtransporten. GX-635D hade ett wow and flutter-värde på 0,04 % vid 7 1/2 ips, vilket var mycket bra. Lägre värde betyder stabilare ljud, särskilt på piano, sång och långa toner där örat lätt hör svajningar.

    Även rullarna drevs av avancerade AC eddy current outer rotor direct drive-motorer. Det var en lösning som gav både kraft och mjuk kontroll över de stora 10,5-tums spolar som maskinen kunde hantera.

    Varför låter den så bra?

    Specifikationerna visar tydligt att GX-635D var konstruerad för hög ljudkvalitet.

    Vid den högre bandhastigheten, 7 1/2 ips, klarade den 30 Hz till 27 kHz. Det är anmärkningsvärt brett. För människans hörsel brukar man ofta tala om ungefär 20 Hz till 20 kHz, men ett större tekniskt frekvensomfång ger marginaler som kan bidra till bättre återgivning inom det hörbara området.

    Maskinen nådde 62 dB signal/brus. Det beskriver hur stark den önskade ljudsignalen är i förhållande till det bakgrundsbrus som alltid finns i analoga system. Ju högre värde, desto renare upplevs ljudet.

    Den totala harmoniska distorsionen var 0,5 %, vilket visar att apparaten höll förvrängningen på en låg nivå.

    Med 40 dB kanalseparation begränsades läckaget mellan kanalerna, viktigt för en tydlig stereobild.

    Tillsammans betydde detta att GX-635D kunde erbjuda ett ljud som var både detaljerat, dynamiskt och förvånansvärt rent för att vara ett analogt bandmedium.

    Ingenjörskonst även i mekaniken

    GX-635D byggde vidare på idéer från mindre modeller som GX-266II, men den hade flera tydligt mer avancerade lösningar. Ett exempel är systemet för bandspänning och styrning, där de rörliga bandguiderna aktiverades av en mikrobrytare och låg inbyggda i ett karakteristiskt kåpsystem tillsammans med de sex huvudena och tryckrullen.

    Rent visuellt gav detta apparaten ett nästan futuristiskt utseende, ibland beskrivet som lite “Star Wars-aktigt”. Men designen var inte bara kosmetisk. Kåpor, guider och mekaniska lösningar hade till uppgift att stabilisera bandets rörelse och skydda känsliga delar. I analoga precisionsmaskiner är formen ofta nära kopplad till funktionen.

    Olika versioner: D och DB

    GX-635D var standardversionen och hade en timeromkopplare i två lägen, men saknade inbyggd Dolby-brusreducering.

    Den mer ovanliga GX-635DB var en sällsynt variant med inbyggd Dolby, utan timeromkopplare och ofta i en elegant matt svart finish.

    Just den svarta versionen har blivit särskilt eftertraktad bland samlare, inte minst för sitt ovanliga utseende.

    Basen för en hel generation

    När modeller som GX-646 och GX-747 kom senare fick de ett ännu mer påkostat yttre och en mer spektakulär formgivning. Men tekniskt sett var de i grunden vidareutvecklingar av GX-635D. Det säger något om hur stark den ursprungliga konstruktionen var. Den hade redan den prestanda och det tekniska innehåll som krävdes för att ligga till grund för nästa generations toppmodeller.

    En maskin som visar vad analog teknik kunde åstadkomma

    I dag kan en rullbandspelare som Akai GX-635D framstå som både tung, stor och nästan överdrivet mekanisk. Den väger 21 kilo, mäter 440 × 483 × 256 mm och är byggd som en laboratorieapparat för hemmabruk. Men just det säger något viktigt om tiden den skapades i.

    Det här var en era då hög ljudkvalitet inte löstes med mjukvara, utan med exakta motorer, slitstarka material, omsorgsfull bandtransport och avancerad elektromekanik.

    GX-635D visar hur långt den analoga ljudtekniken hann utvecklas innan digitaltekniken tog över. Den är därför inte bara en bandspelare, utan också ett stycke teknikhistoria: ett exempel på hur ingenjörer pressade mekanik och magnetism till gränsen för vad som var möjligt i konsumentelektronik.

    Slutsats

    Akai GX-635D blev aldrig bara ännu en modell i raden. Den blev kulmen på en utvecklingslinje och startpunkten för flera av Akai:s senare high-end-maskiner. Med sina GX-huvuden, sina direktdrivna motorer, sin låga hastighetsvariation och sitt breda frekvensomfång är den ett tydligt exempel på varför rullbandspelaren fortfarande fascinerar teknikintresserade.

    Den påminner oss om att avancerad teknik inte alltid är digital. Ibland snurrar den på två stora metallspolar, väger 21 kilo och låter fantastiskt.

    Youtube innehåll medd Akai GX-635D

    Teknisk faktaruta: Akai GX-635D

    Bandsystem Auto reverse, 4-spår, 2-kanal, stereo/mono
    Huvuden 2 x GX inspelningshuvuden, 2 x GX uppspelningshuvuden, 2 x raderhuvuden
    Motorer 2 x rulldrift, 1 x capstanmotor
    Max reelstorlek 10,5 tum
    Bandhastigheter 3 3/4 och 7 1/2 ips
    Wow och flutter 0,04 % vid 7 1/2 ips
    Frekvensomfång 30 Hz – 27 kHz vid 7 1/2 ips
    Signal/brusförhållande 62 dB
    Total harmonisk distorsion 0,5 %
    Överhörning 40 dB
    Ingångar 70 mV (line), 2 mV (DIN), 0,25 mV (mic)
    Utgångar 0,775 V (line), 0,3 V (DIN)
    Mått 440 x 483 x 256 mm
    Vikt 21 kg

    Akai GX-635D – när rullbandspelaren blev högteknologi

    12 april 2026

    Akai GX-635D var mer än en exklusiv rullbandspelare – den var ett exempel på hur långt den analoga ljudtekniken kunde utvecklas innan den digitala eran tog över. Med avancerade motorer, slitstarka GX-huvuden och imponerande ljudprestanda blev modellen en teknisk grund för flera av Akais senare toppmaskiner. Under 1970-talet nådde den analoga ljudtekniken en av sina […]

    Tandberg Series 14 – bandspelaren som gjorde framtiden hörbar

    12 april 2026

    Tandberg Series 14 var mer än en bandspelare – den var ett stycke framtid i vardagsrummet. Med enkel användning, modern transistorteknik och hög ljudkvalitet blev den en apparat för både familjeliv, undervisning och kreativt experimenterande. Samtidigt speglar den en tid då inspelat ljud fortfarande hade något nästan magiskt över sig. Under 1950- och 1960-talen flyttade […]

    Sony TC-377 – en klassisk rullbandspelare som satte standarden

    5 april 2026

    Rullbandspelaren var en gång själva hjärtat i hemmets ljudanläggning – och få modeller symboliserar denna era lika tydligt som Sony TC-377. Med sin robusta konstruktion, höga ljudkvalitet och smarta funktioner blev den en favorit bland både entusiaster och seriösa hemmainspelare. Här är historien om en maskin som kombinerade ingenjörskonst med musikglädje och satte standarden för […]

    Annons

    Strul med e-posten? Hjälp med TV? Problem med wifi?
    Digital Fixare

  • En röst från det förflutna: Historien om Loewe Opta Optacord 448

    En enkel kassettbandspelare från 1970-talet kan visa sig rymma långt mer än teknik. Genom magnetiska spår på ett tunt plastband bevaras röster, berättelser och känslor över tid. I skärningspunkten mellan fysik, ljudteknik och mänskligt minne blir äldre inspelningsapparater inte bara historiska föremål, utan nycklar till att förstå hur vi lagrar och återupplever våra liv.

    Under 1970-talet skedde en tyst revolution i människors vardag. För första gången blev det möjligt att enkelt spela in sin egen röst hemma, inte i en studio eller via avancerad utrustning, utan med portabla kassettbandspelare som Loewe Opta Optacord 448. Det som då sågs som praktisk konsumentelektronik har i efterhand fått en oväntad roll: som bärare av mänskliga minnen över generationer.

    Kärnan i denna teknik är magnetisk lagring. Ett kassettband består av ett tunt plastband belagt med ett lager av magnetiserbart material, oftast järnoxid. När ljud spelas in omvandlas ljudvågor till elektriska signaler som i sin tur skapar magnetiska variationer på bandets yta. Dessa variationer motsvarar ljudets frekvenser och amplituder. Vid uppspelning sker processen i omvänd riktning: de magnetiska mönstren läses av och omvandlas tillbaka till elektriska signaler och sedan till ljud.

    Detta kan verka enkelt, men det bygger på avancerad fysik. Principen vilar på elektromagnetism, där förändringar i magnetfält inducerar elektriska strömmar. Bandhuvudet i en kassettspelare fungerar både som sändare och mottagare i denna process. Trots sin begränsade effekt och relativt enkla konstruktion kunde en apparat som Optacord 448 återge mänskligt tal med tillräcklig tydlighet för att bevara personliga berättelser.

    Samtidigt är magnetband en förgänglig lagringsform. Över tid bryts bindemedel ner, magnetiseringen försvagas och mekaniskt slitage kan skada bandet. Detta innebär att många inspelningar från denna era riskerar att gå förlorade. Inom arkivvetenskap och ljudbevaring pågår därför ett omfattande arbete med att digitalisera äldre band. Digital lagring bygger på helt andra principer, där ljud representeras som numeriska värden, vilket gör det möjligt att kopiera utan kvalitetsförlust.

    Men teknikens betydelse sträcker sig bortom fysiken. Forskning inom kognitionsvetenskap visar att ljud, och särskilt röster, har en unik förmåga att väcka minnen och skapa närvaro. Till skillnad från fotografier, som fångar ett ögonblick, bär ljud med sig tidens flöde: pauser, tonfall och rytm. Att höra en röst från det förflutna kan därför upplevas som mer direkt och emotionellt än att se en bild.

    Det är här mötet mellan teknik och mänsklig erfarenhet blir tydligt. En enkel kassettbandspelare från 1970-talet kan fungera som en bro mellan generationer. Den möjliggör inte bara uppspelning av ljud, utan återaktiverar relationer, minnen och identitet.

    I en tid där dagens digitala teknik producerar enorma mängder data, ofta flyktiga och spridda, påminner kassettbandet om något grundläggande: att även enkla tekniska lösningar kan få djup kulturell och emotionell betydelse. Det som en gång var vardagsteknik har blivit ett arkiv över människors liv.

    Youtube innehåll om Optacord 448

    Teknisk fakta: Loewe Opta Optacord 448

    Modell: Loewe Opta Optacord 448

    Tillverkare: Loewe-Opta, Tyskland

    Tillverkningsperiod: 1970-talet

    Typ: Portabel monokassettspelare och bandspelare

    Strömförsörjning: 220 V nätström eller 5 x 1,5 V R14/C-batterier

    Högtalare: Dynamisk högtalare, 7 cm

    Uteffekt: 1,5 W

    Material: Plast

    Mått: 136 x 67 x 265 mm

    Vikt: Cirka 2 kg

    Övrigt: Automatisk inspelningsnivå, batterikontroll, bärrem och läderväska med tillbehörsfack

    Annons

    Strul med e-posten? Hjälp med TV? Problem med wifi?
    Digital Fixare

  • Sony TC-377 – en klassisk rullbandspelare som satte standarden

    Rullbandspelaren var en gång själva hjärtat i hemmets ljudanläggning – och få modeller symboliserar denna era lika tydligt som Sony TC-377. Med sin robusta konstruktion, höga ljudkvalitet och smarta funktioner blev den en favorit bland både entusiaster och seriösa hemmainspelare. Här är historien om en maskin som kombinerade ingenjörskonst med musikglädje och satte standarden för analog ljudteknik.

    Under 1970-talet var rullbandspelaren hemmets motsvarighet till dagens avancerade ljudutrustning. Mitt i denna tekniska guldålder lanserade Sony modellen TC-377 – en maskin som skulle bli en av världens mest spridda och uppskattade bandspelare.

    Den tillverkades mellan 1972 och 1976 och var en vidareutveckling av föregångaren TC-366. Med sin robusta konstruktion och avancerade funktioner blev den snabbt en favorit bland både entusiaster och seriösa hemmainspelare.

    Tekniken bakom ljudet

    TC-377 var en så kallad 4-spårs rullbandspelare, vilket innebar att man kunde spela in och spela upp stereoljud på två separata kanaler – och dessutom utnyttja bandet effektivt genom att spela i båda riktningar.

    Det som verkligen stack ut var:

    • Tre separata tonhuvuden (inspelning, uppspelning och radering)
    • Ferrit-huvuden med mycket lång livslängd
    • Servo-styrd bandspänning för stabil gång
    • Tre bandhastigheter: 4,8 / 9,5 / 19 cm/s

    Ju högre bandhastighet, desto bättre ljudkvalitet – och TC-377 levererade imponerande prestanda. Vid högsta hastigheten kunde den återge frekvenser upp till 30 kHz, vilket överträffar vad människans hörsel klarar av.

    Ljudkvalitet i toppklass

    En av de viktigaste egenskaperna hos en bandspelare är hur troget den kan återge ljud. TC-377 imponerade med:

    • Signal-brusförhållande: upp till 55 dB
    • Distorsion (THD): under 1,2 %
    • Wow & flutter (hastighetsvariation): så lågt som 0,09 %

    Detta innebar att inspelningar lät rena, stabila och detaljrika – särskilt med högkvalitativa band som Sony SLH.

    Funktioner som låg före sin tid

    TC-377 var inte bara en bandspelare – den var ett kreativt verktyg. Några av dess funktioner:

    • Sound-on-sound (överdubbning)
    • Ekoeffekter direkt i maskinen
    • Mixning av mikrofon och linjesignal
    • Automatisk avstängning (TMS) när bandet tar slut

    En intressant detalj är att signalen i förförstärkaren gick direkt till transistorerna utan att passera kondensatorer, vilket förbättrade ljudkvaliteten.

    Design och flexibilitet

    En av de mest ovanliga egenskaperna var dess vändbara chassi. Maskinen kunde användas både stående och liggande, beroende på hur man placerade den i sitt träkabinett.

    Med sina mått på cirka 42 × 39 × 21 cm och en vikt runt 11 kg var den rejäl och byggd för att hålla.

    Quadrafoni – framtiden som aldrig slog igenom

    TC-377 var också förberedd för quadrafoniskt ljud (fyra kanaler). Den kunde spela in och återge så kallade SQ-kodade signaler, ett tidigt försök till surroundljud.

    Men tekniken fick aldrig riktigt genomslag, vilket gör detta till en intressant historisk parentes.

    Ett arv från en analog era

    Idag ses Sony TC-377 som en ikon inom analog ljudteknik. Den representerar en tid då ljud inte bara handlade om bekvämlighet, utan om kvalitet, hantverk och kontroll.

    Trots att många exemplar idag är slitna, lever fascinationen kvar. För samlare och entusiaster är den inte bara en maskin, utan en bit levande teknikhistoria.

    Youtube innehålle om Sony TC 377

    https://www.youtube.com/watch?v=rUXSdPS7bGQ
    https://www.youtube.com/watch?v=CZ_NemW3zQg
    https://www.youtube.com/watch?v=NSrRV0cnNfs

    Teknisk faktaruta: Sony TC-377

    Typ: 4-spårs, 2-kanals stereo/mono rullbandspelare

    Tillverkningsår: cirka 1972–1976

    Tillverkare: Sony

    Drivning: 1 induktionsmotor

    Tonhuvuden: 3 st (inspelning, uppspelning, radering)

    Bandhastigheter: 4,75 cm/s, 9,5 cm/s, 19 cm/s

    Max spolstorlek: 18 cm / 7 tum

    Frekvensomfång: upp till 20 Hz–30 kHz vid 19 cm/s

    Signal/brusförhållande: upp till 55 dB

    Distorsion: mindre än 1,2 % THD

    Wow & flutter: 0,09 % vid 19 cm/s

    Ingångar: mikrofon, line-in, DIN

    Utgångar: line-out, DIN, hörlurar

    Effektförbrukning: 48 W

    Mått: 418 × 392 × 210 mm

    Vikt: cirka 11,5 kg

    Särskilda funktioner: ferrittonhuvuden, servo-reglerad bandspänning, automatisk avstängning, sound-on-sound, eko, vertikal eller horisontell placering

    Annons

    Strul med e-posten? Hjälp med TV? Problem med wifi?
    Digital Fixare

  • PDP-11 – datorn som formade den moderna IT-världen

    PDP-11 var inte bara en datorserie – den var en vändpunkt i datorhistorien. Under 1970- och 80-talen gjorde den datorkraft tillgänglig för fler än tidigare, spred operativsystemet UNIX och introducerade tekniska lösningar som fortfarande präglar moderna datorer. Dess inflytande märks än i dag, långt efter att de sista maskinerna slutat tillverkas.

    När man talar om datorhistoria är det lätt att hoppa direkt från stordatorer till dagens bärbara datorer och mobiltelefoner. Men däremellan fanns en maskin som fick enorm betydelse för utvecklingen: PDP-11. Det var inte bara en framgångsrik datorserie, utan också en teknisk plattform som påverkade hur senare datorer, operativsystem och processorer kom att utformas.

    PDP-11 var en serie 16-bitars minidatorer från Digital Equipment Corporation, DEC, som började säljas 1970. Vid den här tiden var datorer fortfarande ofta stora, dyra och svåra att använda utanför stora institutioner. PDP-11 blev viktig därför att den gjorde datorkraft mer tillgänglig för universitet, laboratorier, företag och industrin. Den var mindre och billigare än många andra system, men samtidigt kraftfull och flexibel.

    Datorserien kom under en tid då datorvärlden förändrades mycket snabbt. I början av PDP-11:s livstid var integrerade kretsar fortfarande relativt enkla och kärnminne var fortfarande vanligt som arbetsminne. Under de följande decennierna tog mikroprocessorer och halvledarminnen över. PDP-11 levde alltså mitt i övergången från äldre datorgenerationer till den typ av digital teknik som senare blev standard.

    Varför PDP-11 blev så viktig

    En av de främsta orsakerna till att PDP-11 har fått en nästan legendarisk status är dess koppling till UNIX. Operativsystemet UNIX utvecklades först på andra maskiner, men det var på PDP-11 som det fick sitt verkliga genomslag. Eftersom UNIX senare kom att påverka system som BSD, Linux och i förlängningen även macOS och stora delar av dagens internetinfrastruktur, har PDP-11 en självklar plats i datorhistorien.

    Maskinen var också viktig därför att den hade en genomtänkt och elegant arkitektur. Den använde en 16-bitars ordstorlek och en registerbaserad modell som gjorde den smidig att programmera. Det fanns visserligen andra datorer med liknande idéer, men PDP-11 blev så spridd att dess lösningar fick stor betydelse. Många senare processorer kom att använda liknande tankesätt.

    Särskilt inflytelserika var dess adresseringsmetoder. PDP-11 gjorde det möjligt att arbeta med data och instruktioner på flexibla sätt som var ovanliga då, men som senare blev självklara inom datorarkitektur. Den här elegansen i konstruktionen gjorde att många programmerare och ingenjörer såg PDP-11 som en ovanligt välbalanserad maskin.

    En dator som kunde anpassas till nästan allt

    En annan styrka hos PDP-11 var att den kunde byggas ut med många olika typer av utrustning. De tidiga modellerna använde den så kallade UNIBUS, och senare modeller använde QBUS. Dessa bussystem gjorde det möjligt att ansluta många typer av kringutrustning och specialkort.

    Det innebar att PDP-11 inte bara användes som allmän dator för beräkningar och administration, utan också i laboratorier, industrisystem, telekommunikation, medicinteknik och nätverksutrustning. Den dök upp i allt från universitetens datasalar till styrsystem i avancerade tekniska miljöer.

    Just flexibiliteten gjorde att den fick ett långt liv. Även när nyare system började ta över fortsatte många organisationer att använda PDP-11, eftersom den redan var inbyggd i viktiga tekniska lösningar.

    Många modeller under lång tid

    PDP-11 var inte en enda dator, utan en hel familj av modeller. Vissa var enklare och billigare, andra mer kraftfulla. Under åren kom nya versioner med snabbare processorer, större minnesutrymme och förbättrade funktioner. Till slut fanns även mikroprocessorbaserade versioner, där samma grundidé hade krympts ned till chip.

    Det visar hur anpassningsbar arkitekturen var. PDP-11 kunde leva vidare trots att tekniken runt omkring förändrades kraftigt. Från stora skåp med frontpaneler och blinkande lampor till mer kompakta system fortsatte den att utvecklas i takt med tiden.

    Påverkan på dagens datorer

    Det är svårt att överskatta hur stor påverkan PDP-11 hade. Dess arkitektur inspirerade senare processorfamiljer, bland annat lösningar som kom att prägla persondatorernas utveckling. Även programmeringsspråket C växte fram i en miljö där PDP-11 spelade en central roll, och samspelet mellan C och UNIX blev i sin tur avgörande för modern mjukvaruutveckling.

    PDP-11 var också viktig därför att den visade hur en dator kunde vara både tekniskt avancerad och praktiskt användbar. Den var inte bara byggd för forskning på hög nivå, utan också för verkliga behov i vardagen. Det bidrog till att föra datorn från en specialiserad maskin till ett mer allmänt arbetsredskap.

    Slutet för en epok

    Under 1980- och 1990-talen började PDP-11 förlora mark. Persondatorer och billigare mikroprocessorer blev allt mer kraftfulla, samtidigt som 16-bitars arkitekturer fick svårare att möta nya krav på minne och prestanda. DEC utvecklade därför VAX som en mer avancerad efterföljare, och senare tog andra system över ännu större delar av marknaden.

    Trots det fortsatte PDP-11 att leva kvar länge i äldre installationer, och dess programvara och idéer försvann aldrig helt. Än i dag finns entusiaster, emulatorer och rekonstruktioner som håller intresset vid liv.

    Sammanfattning

    PDP-11 var en av de viktigaste datorserierna i den moderna datorhistorien. Den gjorde kraftfull datorteknik mer tillgänglig, hjälpte UNIX att slå igenom och introducerade idéer som fortfarande märks i dagens datorer. Den var både ett tekniskt mästerverk och ett praktiskt arbetsverktyg, och dess inflytande sträcker sig långt bortom de maskiner som faktiskt bar namnet PDP-11.

    Innehåll på youtube om Dec PDP 11.

    Länka till ett en PDP 11 Kurs på youtube.

    https://www.youtube.com/watch?v=0kz0i3ANHZY&list=PLWgt3n8uQhm35OH13EuIbDO5LxGHZfVZB

    Teknisk faktaruta: PDP-11

    Typ: 16-bitars minidator

    Tillverkare: Digital Equipment Corporation (DEC)

    Lansering: 1970

    Arkitektur: PDP-11-arkitekturen

    Ordstorlek: 16 bitar

    Bussystem: UNIBUS, senare QBUS

    Vanliga operativsystem: RT-11, RSX-11, RSTS/E, UNIX, Ultrix-11

    Betydelse: Blev en viktig plattform för UNIX och påverkade senare processordesigner och operativsystem

    Efterföljare: VAX

    Annons

    Strul med e-posten? Hjälp med TV? Problem med wifi?
    Digital Fixare

  • Magnavox Odyssey² – spelkonsolen som ville vara dator

    Magnavox Odyssey² var en spelkonsol som föddes i en tid då gränsen mellan leksak och dator ännu var oklar. När den lanserades 1978 utmanade den rådande synen på vad ett TV-spel kunde vara genom att kombinera spelkassetter med ett inbyggt tangentbord och ambitionen att även fungera som ett pedagogiskt verktyg. Resultatet blev en ovanlig och experimentell konsol som i efterhand framstår som ett tidigt försök att förena underhållning, teknik och lärande i vardagsrummet.

    När man talar om de tidiga spelkonsolerna nämns ofta Atari 2600 och Intellivision. Mindre omtalad, men tekniskt och idéhistoriskt mycket intressant, är Magnavox Odyssey². Den lanserades 1978 och tillhör den andra generationen spelkonsoler. Till skillnad från sina konkurrenter försökte den inte bara vara ett TV-spel, utan något som också påminde om en enkel hemdator.

    En ny generation efter den första Odyssey

    Magnavox hade redan skrivit in sig i teknikhistorien med världens första kommersiella hemkonsol, Magnavox Odyssey från 1972. Med Odyssey² tog företaget ett tydligt steg vidare. Den nya konsolen använde utbytbara ROM-kassetter, vilket gjorde det möjligt att sälja ett stort och varierat spelutbud, där varje spel hade egen grafik, logik och ljud.

    När konsolen lanserades i Europa marknadsfördes den av Philips under namnet Philips Videopac G7000. Namnbytet var medvetet: Philips ville distansera produkten från rena spelmaskiner och framhäva dess mer “datorlika” egenskaper.

    Tangentbordet som särskilde systemet

    Det mest utmärkande draget hos Odyssey² var det inbyggda membrantangentbordet med bokstäver och siffror. Tangentbordet användes för att mata in kommandon, välja alternativ i spel och köra enkla undervisningsprogram. Magnavox släppte till och med en kassett, Computer Intro!, som var tänkt att introducera användaren till grundläggande programmering.

    I praktiken var Odyssey² ingen fullfjädrad dator, men den marknadsfördes som ett seriöst och lärorikt alternativ till andra spelkonsoler. Detta speglar en tid då gränsen mellan spel, utbildning och hemdatorer ännu inte var tydligt dragen.

    Teknik och begränsningar

    Konsolen byggde på en Intel 8048-mikrokontroller, en 8-bitars processor som även användes i industriella tillämpningar. Arbetsminnet var extremt begränsat, räknat i hundratals byte, och grafiken klarade en upplösning på 160×200 bildpunkter med en fast palett på 16 färger.

    Jämfört med konkurrenter som Atari 2600 och Intellivision ansågs grafiken ofta vara Odyssey²:s svagaste punkt. Däremot fanns innovativa tillval, bland annat en extern tal- och ljudmodul som kunde generera syntetiskt tal, något som var mycket ovanligt i slutet av 1970-talet.

    Spel och nyskapande idéer

    Odyssey² fick ett spelbibliotek som delvis skilde sig från konkurrenternas. Särskilt uppmärksammad blev The Master Strategy Series, där traditionella brädspel kombinerades med TV-spel. Det mest kända exemplet är Quest for the Rings!, som blandade elektroniskt spel med spelbräde, kort och figurer och därmed förebådade senare tiders hybridspel.

    Systemet är också känt för K.C. Munchkin!, ett spel som starkt påminde om Pac-Man. Likheterna ledde till juridiska problem, och spelet drogs så småningom tillbaka.

    Olika öden i olika delar av världen

    I USA sålde Odyssey² relativt bra men hamnade i skuggan av Atari 2600 och Intellivision. I Europa blev Videopac G7000 däremot en stor framgång, med ett betydligt större spelutbud än i Nordamerika. Där släpptes även specialmodeller, bland annat en version med inbyggd svartvit bildskärm.

    I Brasilien blev konsolen mycket populär och fick en stark lokal förankring. Spel översattes och anpassades kulturellt, ibland med helt nya berättelser. I Japan däremot lanserades systemet sent och sålde dåligt, vilket gör japanska exemplar mycket sällsynta idag.

    Ett alternativt spår i spelhistorien

    Magnavox Odyssey² tillverkades fram till 1984 och sålde totalt omkring två miljoner exemplar. Den försvann i samband med den stora spelkraschen i Nordamerika, men lämnade efter sig ett tydligt avtryck.

    I efterhand framstår Odyssey² som ett experimentellt mellanting mellan spelkonsol och hemdator. Den var inte tekniskt starkast och hade inte flest spel, men den visade hur bred och utforskande spelindustrin var innan tydliga standarder hade etablerats. Det är just denna ambition och egenart som gör att Odyssey² fortfarande väcker intresse bland teknikhistoriker och retroentusiaster.

    Youtube innehåll om Magnavox Odyssey²

    https://www.youtube.com/watch?v=9XphPvJidjg
    Magnavox Odyssey² – faktaruta
    Typ Hemmavideospelskonsol (andra generationen)
    Utvecklare Magnavox / Philips
    Tillverkare Magnavox / Philips
    Lansering 1978
    Namn i Europa Philips Videopac G7000
    CPU Intel 8048 (8-bit)
    Grafik 160×200, 16 färger (fast palett)
    Ljud Mono (via 8244/8245-kretsen)
    Media ROM-kassetter (vanligen 2–8 KB)
    Kontroller Två digitala 8-vägs joysticks + membrantangentbord
    Tillval Tal-/ljudmodul (“The Voice”), schackmodul
    Livslängd 1978–1984

    Annons

    Strul med e-posten? Hjälp med TV? Problem med wifi?
    Digital Fixare

  • Sony Walkman TPS-L2 – apparaten som gjorde musiken bärbar

    Sommaren 1979 förändrades människors relation till musik för alltid. Med lanseringen av Walkman TPS-L2 gjorde Sony det möjligt att bära med sig sitt eget soundtrack, avskilt från omvärlden och tillgängligt när som helst. Det som först avfärdades som en märklig idé utan inspelningsfunktion kom snabbt att bli en global succé och lade grunden för hela den moderna kulturen kring portabel musik.

    Den 1 juli 1979 inleddes en teknisk och kulturell förändring som skulle påverka hur människor lyssnar på musik än i dag. I Japan började Sony Walkman TPS-L2 säljas – en blå- och silverfärgad portabel kassettspelare i metall, helt utan inspelningsfunktion. Fokus låg på en enda sak: att lyssna på musik i stereo, personligt och mobilt.

    Detta ögonblick brukar ses som födelsen av den moderna portabla musikspelaren.

    Från bandspelare till livsstil

    Före Walkman var musik något som främst upplevdes gemensamt, via hemmastereon eller bilradion. Portabla bandspelare existerade, men de var stora, dyra och ofta avsedda för professionellt bruk. Sonys egen Pressman riktade sig till journalister, saknade stereoljud och var inte anpassad för vardagslyssning.

    Bakom Walkman-idén stod tre nyckelpersoner: Akio Morita och Masaru Ibuka, Sonys grundare, samt ingenjören Kozo Ohsone. Ibuka använde själv en professionell bandspelare på resor men upplevde den som alltför tung. Han bad därför Sonys bandspelaravdelning att ta fram en mindre variant för privat bruk.

    Ohsone modifierade en Pressman genom att ta bort inspelningsfunktionen och lägga till stereoljud. Resultatet blev en lätt, kompakt musikspelare – början på något helt nytt.

    En idé som först hånades

    När Walkman presenterades möttes den av skepsis. Kritiker ifrågasatte varför någon skulle vilja ha en bandspelare som inte kunde spela in. Trots detta valde Sony att satsa fullt ut och producerade 30 000 enheter inför lanseringen.

    Marknadsföringen var okonventionell. Unga människor rörde sig genom Tokyos shoppingdistrikt och lät förbipasserande prova hörlurarna. Journalister fick åka runt i bussar och uppleva staden medan de lyssnade på musik via Walkman. Effekten blev omedelbar. En månad efter lanseringen var spelaren slutsåld i Japan.

    Tekniken som definierade en generation

    Walkman TPS-L2 kombinerade enkelhet med smarta lösningar. Den hade två hörlursuttag så att två personer kunde lyssna samtidigt. Den unika ”hotline”-knappen aktiverade en inbyggd mikrofon som dämpade musiken tillfälligt, så att användarna kunde prata med varandra utan att ta av hörlurarna.

    Spelaren drevs av två AA-batterier och levererades med de lätta stereohörlurarna MDR-3L2, som vägde omkring 50 gram – en drastisk kontrast mot dåtidens tunga hörlurar. När uppföljaren Walkman II lanserades togs hotline-funktionen bort, eftersom lyssnandet alltmer blivit en individuell upplevelse.

    Ett namn som nästan försvann

    Namnet Walkman var omstritt internt. Sonys ledning oroade sig för att det lät för japanskt och skulle fungera dåligt internationellt. Därför lanserades produkten under olika namn: Soundabout i USA, Stowaway i Storbritannien och Freestyle i Sverige.

    Trots detta började både press och konsumenter använda namnet Walkman, och Sony valde snart att prägla det direkt i metallluckan på spelaren. Därmed föddes ett av världens mest kända varumärken.

    Var Walkman verkligen först?

    Det råder viss oenighet om huruvida Walkman var den allra första portabla musikspelaren. Uppfinnaren Andreas Pavel hade redan tidigare utvecklat Stereobelt, ett bärbart stereo-system. Frågan ledde senare till rättstvister mellan Pavel och Sony.

    Även så är många överens om att Sony var först med att göra den portabla musiken till en global massmarknadsprodukt.

    Arvet efter TPS-L2

    Walkman TPS-L2 förändrade inte bara tekniken utan också vardagen. Musik blev något man kunde bära med sig, avskilt från omgivningen. Den lade grunden för Discman, MP3-spelare, iPod och dagens mobilbaserade musikstreaming.

    Från kassettband till flashminne kan utvecklingslinjen spåras tillbaka till sommaren 1979. Walkman TPS-L2 var startpunkten för det personliga ljudets tidsålder.

    Innehålle på youtube om Sony TPS-L2

    https://www.youtube.com/watch?v=Ls3LzmCUIhc

    Faktaruta

    Sony Walkman TPS-L2

    Lansering (Japan)
    1 juli 1979

    Introduktion (USA)
    Juni 1980

    Kännetecken
    Portabel kassettspelare i stereo, metallchassi (blå/silver)

    Hörlursuttag
    Två (två kan lyssna samtidigt)

    ”Hotline”-knapp
    Inbyggd mikrofon som dämpar musiken så att man kan prata

    Marknadsnamn
    Soundabout (USA), Stowaway (UK), Freestyle (Sverige) – blev snart ”Walkman”

    Bakom modellen
    Akio Morita, Masaru Ibuka och Kozo Ohsone

    Arv
    Bidrog till idén om personlig, bärbar musik

    Annons

    Strul med e-posten? Hjälp med TV? Problem med wifi?
    Digital Fixare

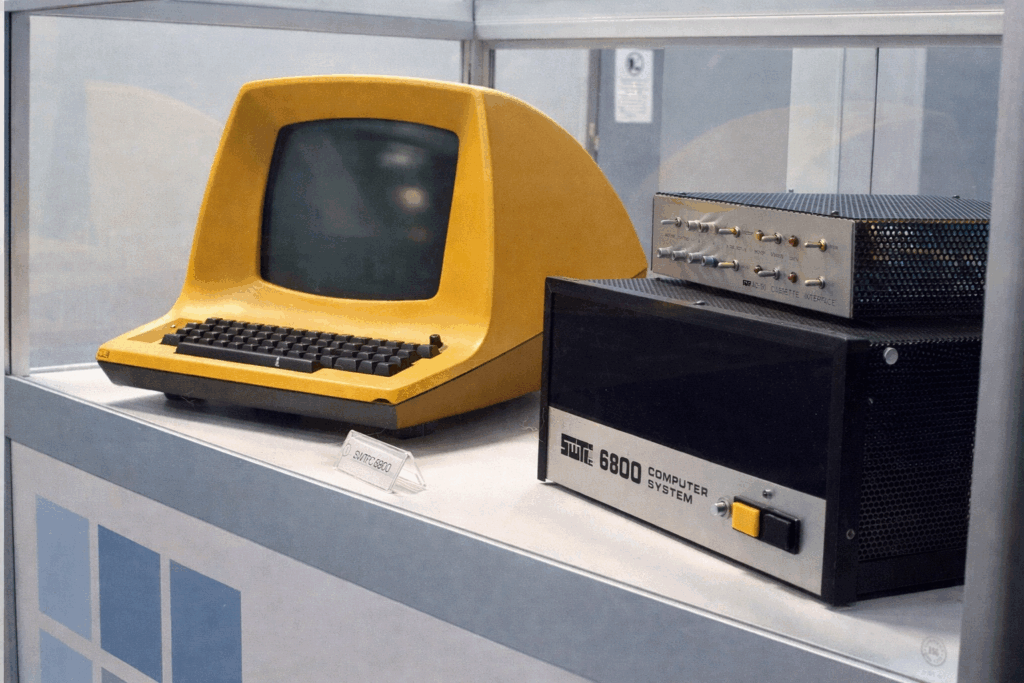

  • SWTPC 6800 – datorn som gjorde mikroprocessorn folklig

    SWTPC 6800 var en av de tidigaste mikrodatorerna som tog steget från laboratorier och företag till teknikintresserade privatpersoner. När den lanserades 1975 erbjöd den något ovanligt för sin tid: möjligheten att själv bygga, förstå och programmera en dator baserad på mikroprocessor. Med sitt enkla men öppna upplägg blev SWTPC 6800 en inkörsport till datorvärlden för en hel generation entusiaster och lade grunden för den framväxande persondatorrevolutionen.

    År 1975, när datorer fortfarande betraktades som något för universitet och storföretag, lanserade Southwest Technical Products Corporation en ovanlig produkt: SWTPC 6800 Computer System. Det var en tidig mikrodator byggd kring mikroprocessorn Motorola 6800 och riktade sig inte till konsumenter – utan till entusiaster, experimenterare och blivande programmerare.

    Till skillnad från färdiga terminaler eller minidatorer var SWTPC 6800 en byggsats. Användaren monterade själv datorn och lärde sig därmed hur den fungerade på riktigt, från strömförsörjning till databuss.

    En dator man förstod, inte bara använde

    SWTPC 6800 saknade inbyggd skärm och tangentbord. I stället kopplades den till en extern ASCII-terminal, ofta baserad på en TV. Det kunde verka primitivt, men gav stor flexibilitet.

    En avgörande fördel var att datorn innehöll ett litet övervakningsprogram, MIKBUG, lagrat i ROM. När strömmen slogs på kunde användaren omedelbart mata in programkod eller data, utan extra laddningsutrustning. Detta gjorde SWTPC 6800 ovanligt lättanvänd för sin tid.

    Begränsningar som skapade kreativitet

    Standardminnet var endast 4 kilobyte RAM. Ändå räckte det för att skriva egna program, testa maskinkod och köra enkla operativsystem. Begränsningarna tvingade användarna att tänka effektivt och förstå varje instruktion.

    För många var SWTPC 6800 den första dator där man verkligen lärde sig hur program samverkar med hårdvara.

    SS-50 – grunden för ett ekosystem

    SWTPC 6800 introducerade SS-50-bussen, ett expansionssystem som gjorde det möjligt att bygga ut datorn med fler minneskort, I/O-kort och senare även nya processorer. SS-50 blev vida spridd och användes av andra tillverkare och klonbyggen.

    Detta gjorde SWTPC 6800 till mer än en enskild produkt – den blev en modulär plattform.

    Vidareutveckling och uppgraderingar

    Southwest Technical Products följde senare upp med modeller baserade på Motorola 6809. Äldre SWTPC 6800-system kunde i många fall uppgraderas, vilket var ovanligt under en tid då datorer snabbt blev föråldrade.

    Varför SWTPC 6800 fortfarande är viktig

    SWTPC 6800 var långsam, saknade grafik och krävde teknisk kunskap. Men den gav användaren något mycket värdefullt: insikt. Den visade att datorer inte var mystiska lådor, utan system man kunde förstå, bygga och förändra.

    I efterhand ses SWTPC 6800 som en viktig föregångare till dagens maker-, hacker- och open-hardware-kultur – en dator som inte var till för alla, men som betydde allt för dem som ville lära sig.

    Innehåll på youtube om SWTPC 6800

    https://www.youtube.com/watch?v=vaHdJzc_0NI
    https://www.youtube.com/watch?v=8laYFP3ZbcQ
    https://www.youtube.com/watch?v=SATjR-MWHDM


    Fakta: SWTPC 6800 Computer System (1975)

    Tillverkare
    Southwest Technical Products Corporation (SWTPC)

    Lanserad
    November 1975

    CPU
    Motorola 6800

    RAM (standard)
    4 KB

    Grafik/utmatning
    ASCII via terminal

    Övervakningsprogram
    MIKBUG (i ROM)

    Pris vid lansering
    450 USD (byggsats)

    Mått
    6,75 × 15 × 15,375 tum

    Känd för
    SS-50-bussen och god dokumentation

    Annons

    Strul med e-posten? Hjälp med TV? Problem med wifi?
    Digital Fixare

  • HP 9800-serie

    HP 9800-serien lanserades i början av 1970-talet som ”programmerbara räknare”, men var i praktiken några av världens första skrivbordsdatorer. Med inbyggt programspråk, grafik och interaktiv användning lade de grunden för persondatorn – flera år innan begreppet ens blivit allmänt känt.

    I början av 1970-talet var datorer stora, dyra och oftast placerade i särskilda datorrum. De krävde utbildad personal, bokningssystem och omfattande infrastruktur. Mot denna bakgrund lanserade Hewlett-Packard något som kom att förändra synen på vad en dator kunde vara: HP 9800-serien.

    Maskinerna kallades officiellt programmerbara räknare, men i praktiken var de fullskaliga datorer avsedda att stå direkt på skrivbordet. Flera år innan persondatorn slog igenom hade HP redan gjort datorn personlig, åtminstone för ingenjörer, forskare och lärare.

    En dator som låtsades vara en räknare

    Den första modellen, HP 9810A från 1971, ersatte företagets tidigare HP 9100. Det verkliga genombrottet kom dock 1972 med HP 9830A. Den var utrustad med ett komplett BASIC-språk lagrat i ROM, alfanumeriskt tangentbord, möjlighet till extern lagring och stöd för grafik, matriser och avancerad matematik.

    Att Hewlett-Packard fortsatte kalla maskinen för räknare var ingen slump. På många företag var det betydligt enklare att få inköp godkänt av en ”calculator” än av en ”computer”. Marknadsföringen var därmed lika strategisk som teknisk.

    Gemensam hårdvaruplattform

    De tre första modellerna i serien, HP 9810, 9820 och 9830, byggde alla på samma grundläggande hårdvaruarkitektur. Trots att de introducerades bara tre till fyra år efter HP 9100 upplevs deras elektronik som betydligt modernare. Här tog HP ett tydligt steg bort från specialbyggda räknarkretsar och närmade sig en generell datorarkitektur.

    Processor

    HP 9800-serien använde en 16-bitars processor med en klockfrekvens på cirka 8 MHz. Processorn var mikroprogrammerad och kunde utföra 75 olika instruktioner. Mikroprogrammet lagrades i bipolär ROM och bestod av 256 ord om 28 bitar, fördelade över sju integrerade kretsar. Instruktionsuppsättningen var tydligt inspirerad av HP 2100-seriens minidatorer.

    Processorn hade fyra huvudregister: A, B, E och P. P-registret fungerade som programräknare. A- och B-registren var ackumulatorer, där A kunde användas för både binära och decimala operationer medan B endast stödde binära. E-registret var ett fyrabitars tillägg som användes vid skiftning av BCD-data. Därutöver fanns ett femte register, Q, som först innehöll aktuell instruktion och därefter användes som arbetsregister.

    ROM, firmware och utbyggnad

    Utöver mikroprogram-ROM användes n-kanals MOS-ROM för att lagra kalkylatorns firmware. När projektet inleddes var kretskortsburen ROM, som i HP 9100, fortfarande billigare än integrerade kretsar. HP valde ändå att satsa på MOS-teknik, ett beslut som visade sig vara framtidssäkert.

    ROM-kretsarna var på 4 kilobit och utvecklades internt av HP eftersom kommersiella komponenter inte uppfyllde kraven. De var organiserade som 512 ord om 8 bitar. Minnesarkitekturen gjorde det möjligt att installera utbyggnadsblock med specialfunktioner. På HP 9810 användes dessa bland annat för tangentfunktioner och periferistyrning. På HP 9820 gav varje block funktioner till grupper om tio tangenter. HP 9830 kunde använda upp till åtta block, men tack vare QWERTY-tangentbordet tillförde blocken i stället nya språkkommandon.

    RAM och minnesteknik

    Arbetsminnet bestod av Intel 1103, ett dynamiskt PMOS-RAM på 1 kilobit per krets. Systemet innehöll särskild hårdvara som uppdaterade minnet minst varannan millisekund. Denna typ av RAM fanns inte tillgänglig när HP 9100 konstruerades och markerar ett tydligt tekniksprång mellan generationerna.

    Före sin tid

    HP 9800-serien introducerade funktioner som i dag upplevs som självklara men som då var banbrytande. Maskinerna startade direkt i ett interaktivt läge där användaren kunde skriva uttryck, köra program och redigera kod utan inloggning eller väntetid.

    Markörstyrd textredigering, funktionsknappar med utbytbara etiketter och inbyggda grafikkommandon gjorde systemen ovanligt användarvänliga. Att rita diagram och matematiska funktioner krävde inga externa program eller stordatorer, allt fanns i maskinen.

    Kontaktlöst tangentbord

    Tangentborden var kontaktlösa och byggde på en transformatorprincip. Under varje tangent fanns en tryckt spole på kretskortet och i tangenten satt en metallskiva. När tangenten trycktes ned förändrades transformatorns egenskaper, vilket detekterades av en komparator. Avsaknaden av mekaniska kontakter gav mycket hög driftsäkerhet och lång livslängd.

    Konstruktion och kylning

    HP 9800-serien byggdes i kraftiga plåtkapslingar avsedda för professionellt bruk. Konstruktionen var lättare än HP 9100 men fortfarande robust. Den tätare komponentpackningen och den högre arbetshastigheten ökade värmeutvecklingen, vilket gjorde att en fläkt infördes som standard.

    Alla kretskort, inklusive nätaggregatet, anslöts via kantkontakter. För att minska risken för monteringsfel var kortutdragarna färgkodade och matchade motsvarande färg på kortplatserna, ett tidigt exempel på servicevänlig industridesign.

    Användes där det verkligen gällde

    HP 9800-datorerna användes i praktiska och ofta kritiska sammanhang. Inom flyg- och rymdindustrin användes de för tekniska beräkningar och simuleringar. Skolor och universitet tog dem i bruk i undervisning. Den amerikanska kustbevakningen använde dem för navigations- och kommunikationssystem.

    Deras kombination av portabilitet, robusthet och självständighet gjorde dem särskilt lämpade för miljöer där tillgång till stordatorer eller tillförlitliga kommunikationslinjer saknades.

    Programmering med BASIC och HPL

    De flesta modeller i serien programmerades i BASIC, ett språk anpassat för ingenjörers behov och tätt integrerat med maskinvaran. För vissa modeller erbjöds även HPL, High-Performance Language, ett registerbaserat språk optimerat för numeriska beräkningar.

    Grafikkommandona som följde med plotterutbyggnaderna kom senare att ligga till grund för ett gemensamt grafiksystem som återanvändes i flera andra HP-datorer och intelligenta terminaler.

    Bron till persondatorn

    HP 9800-serien utgjorde en viktig länk mellan minidatorernas värld och den framväxande persondatorn. Erfarenheterna från serien ledde vidare till HP Series 80 och senare till UNIX-baserade arbetsstationer i HP 9000-familjen.

    Under en kort period konkurrerade systemen med andra skrivbordsdatorer som IBM 5100, Tektronix 4051 och Wang 2200, innan marknaden slutligen togs över av persondatorer som Apple II och IBM PC.

    Ett bortglömt pionjärarbete

    I dag är HP 9800-serien relativt okänd utanför museer och samlarkretsar. Ändå lade den grunden för mycket av det som senare blev självklart: interaktiv programmering, grafik på skrivbordet och datorer som kunde användas direkt av ingenjörer, lärare och studenter.

    HP 9800 var inte bara en räknare som blev en dator. Den var en dator innan världen riktigt hade lärt sig att tänka i de banorna.

    Innehåll på youtube om HP 9800 serien

    https://www.youtube.com/watch?v=wWXoBTM9id8
    https://www.youtube.com/watch?v=LweofUSLSRo&list=PLzvLbUxGuZ-zv0jpoUe048ecMPVAJiPDA

    Är flera avsnitt så mer finns på https://www.youtube.com/watch?v=LweofUSLSRo&list=PLzvLbUxGuZ-zv0jpoUe048ecMPVAJiPDA

    Fakta: HP 9800-serien

    Tillverkare
    Hewlett-Packard (HP)
    Lansering
    1971 (HP 9810A), 1972 (HP 9830A)
    Typ
    Programmerbar räknare / skrivbordsdator
    Processor
    Arkitektur baserad på HP 2100/1000 med stack
    Minne
    Ca 16–64 KB
    System & språk
    ROM-baserat BASIC; utbyggbart med ROM-kassetter (vissa modeller även HPL)
    Lagring
    Magnetkort eller kassettband beroende på modell; vissa system kunde kompletteras med disk
    Kännetecken
    Interaktiv programmering, funktionsknappar, grafik/plotterstöd, snabb termisk skrivare som tillval
    Utfasning
    Sent 1970-tal (familjen levde vidare i efterföljare som HP Series 80)


    Annons

    Strul med e-posten? Hjälp med TV? Problem med wifi?
    Digital Fixare

  • DEC GT40 – Terminalen som ritade framtiden

    När DEC GT40 lanserades 1972 blev den en milstolpe inom grafisk datorsystemteknik. Med inbyggd PDP-11-processor, vektorgrafik och ljuspenna kombinerade den terminalfunktionalitet med datorprestanda – något som var revolutionerande för sin tid.

    När Digital Equipment Corporation lanserade GT40 år 1972 var den mer än bara en terminal. Den var ett av de första systemen som kunde visa och bearbeta interaktiv grafik i realtid. Med en inbyggd PDP-11-processor, vektorgrafik och ljuspenna bröt den ny mark och lade grunden för framtidens grafiska datorsystem, långt innan begrepp som CAD, GUI och datorsimulering var allmänt kända.

    Traditionella terminaler visade text i fasta rader och kolumner. GT40 däremot ritade med linjer. Vektorgrafiken gjorde det möjligt att visa kurvor, diagram, mätdata och spelgrafik med hög precision. Resultatet blev skarpa, flimmerfria linjer som passade perfekt för ingenjörsarbete, forskning och utbildning. Det var ett stort steg från tidens skrivterminaler och punktbaserade skärmar.

    En av GT40:s mest kända tillämpningar var det tidiga spelet Moonlander, där användaren med hjälp av ljuspenna försiktigt skulle landa ett månlandningsfarkost på månens yta. Spelet blev inte bara en teknisk demonstration, utan också ett bevis på terminalens interaktiva möjligheter. Att styra grafik direkt på skärmen med ljuspenna var revolutionerande – långt innan datormusen gjorde sitt intåg.

    GT40 kunde även köras fristående tack vare sin PDP-11-processor och egna minnesmoduler. Det gjorde den till en hybrid mellan terminal och dator. Den kunde både anslutas till större minidatorer och användas som ett eget grafiskt beräkningssystem. Via programmeringsspråket FOCAL-11 kunde användaren skapa, rita och analysera matematiska funktioner direkt på skärmen.

    Systemet bestod av fyra huvudkomponenter: centralenhet, VT11-grafikprocessor, VR14 vektorskärm och ljuspenna. Kombinationen gjorde GT40 flexibel och kraftfull. Den kunde rita animerade diagram, visa tekniska simuleringar, eller fungera som grafisk terminal i avancerade forskningsmiljöer.

    GT40 blev aldrig en massprodukt, men den blev viktig. Den användes av ingenjörer, forskare, universitet och flygindustrin. Den visade att datorer inte längre behövde vara begränsade till text. De kunde visa, rita, simulera och visualisera. GT40 blev en föregångare till moderna grafiska system och markerade början på den visuella datoråldern.

    DEC GT40 – Teknisk specifikation
    Lanseringsår: 1972
    Typ: Vektorgrafikterminal och fristående dator
    Processor (CPU): KD11-B (PDP-11/10)
    Grafikprocessor: VT11 display processor
    Primärminne: 8K ord core-minne (4K i GT40-Bx-modeller)
    Lagring: Ingen inbyggd masslagring
    Bildskärm: VR14 X–Y monitor
    Grafikläge: Vektorgrafik
    Inmatning: LK40 tangentbord, ljuspenna modell 375
    Kommunikation: DL11-E asynkront gränssnitt (seriellt)
    Expanderbarhet: Unibus-baserad, kompatibel med PDP-11-tillbehör
    Användningsområden: Grafikforskning, design, ingenjörsvetenskap, interaktiv visualisering
    Kända program: ”Moonlander” (Lunar Lander-spel)
    Efterföljare: GT42, GT44, GT62
    Ursprungligt pris: Under 11 000 USD

    Annons

    Strul med e-posten? Hjälp med TV? Problem med wifi?
    Digital Fixare

  • Digital VT05 – framtidens terminal som landade 1970

    Digital VT05 var DEC:s första fristående CRT-terminal och en teknisk pionjär vid lanseringen 1970. Med sin futuristiska design, direkt cursorstyrning och möjlighet att visa digital text på en videobild markerade den övergången från mekaniska terminaler till elektronisk datorkommunikation.

    När VT05 introducerades år 1970 var det inte bara en ny datorterminal – det var ett teknologiskt statement. Med sin futuristiska design, sin tystgående CRT-skärm och möjligheten att visa 72 tecken per rad i hela 20 rader, markerade den ett avgörande steg bort från mekaniska teletype-maskiner. För första gången kunde användare jobba på en fristående elektronisk terminal med direkt cursorpositionering – något som senare skulle bli standard i terminalvärlden.

    Trots begränsningar som endast versaler och enkelriktad scrollning, ansågs VT05 banbrytande. Dessutom kunde terminalen agera monitor för videosystem och till och med lägga text ovanpå videobild, vilket gjorde den attraktiv även utanför traditionella datormiljöer. Tekniken byggde på diskret logik och PMOS-skiftregister, vilket var typiskt för tidens elektronik, men dess funktionalitet inspirerade kommande modeller som VT50, VT52 och den ikoniska VT100.

    Det futuristiska yttre visade sig dock vara mer visionärt än praktiskt – tangentbordets kapacitiva sensorer var innovativa men opålitliga. Terminalen hade även en imponerande fysisk närvaro: 76 cm djup, tung och utan fläkt, kyld helt med naturlig konvektion.

    Digital Equipment Corporation VT05 – Teknisk data
    Typ: Fristående CRT-terminal
    Lanseringsår: 1970
    Skärm: 72 tecken × 20 rader, endast versaler
    CPU: Diskret logik
    Lagringsteknik: PMOS-skiftregister
    Kommunikation: Asynkron seriell, upp till 2400 bps (fyllnadstecken krävs över 300 bps)
    Cursorpositionering: Direkt via kontrolltecken
    Scrollning: Endast nedåt (framåt)
    Grafiskt stöd: Ingen
    Specialeffekter: Inga (ingen blink, fetstil, understreckning eller omvänd video)
    Tangentbord: Kapacitiv sensor (tidiga modeller), senare mekaniskt
    Videoingång: RS-170 standard (kan överlagra text på video)
    Mått: Bredd 19”, djup 30”
    Föregångare: Ingen (första fristående terminalen från DEC)
    Efterföljare: VT50 → VT52 → VT100

    Annons

    Strul med e-posten? Hjälp med TV? Problem med wifi?
    Digital Fixare

  • Dec VT50 och VT52

    Denna terminal markade ett viktigt steg i datorhistorien. När DEC lanserade VT50 och senare VT52 i mitten av 1970-talet gick man från långsamma mekaniska skrivarterminaler till snabba, tysta och direktresponsiva bildskärmslösningar. Med möjligheten att visa 24 rader text, stöd för kompletta ASCII-tecken och avancerade styrkoder blev VT52 snabbt en favorit i laboratorier, på universitet och inom industrin. Den blev också grunden för många framtida terminalstandarder – inte minst ikoniska VT100.

    Den tysta terminalen som revolutionerade datorvärlden

    När Digital Equipment Corporation lanserade sina tysta terminaler i mitten av 1970-talet förändrades sättet människor interagerade med datorer. Modellerna VT50 och framför allt uppföljaren VT52 var inte bara verktyg – de blev symboler för övergången från telex-liknande skrivmaskiner till moderna datorterminaler. Med sin ljusstarka skärm, låga ljudnivå och stabila seriella kommunikation gjorde de det möjligt för ingenjörer, forskare och programmerare att arbeta snabbare och mer effektivt än någonsin tidigare.

    Tekniken bakom framgången

    Till skillnad från tidigare terminaler som använde mekaniska skrivhuvuden använde VT-serien en CRT-skärm (katodstrålerör) och elektronisk bufferhantering för att rita text i realtid. Terminalen arbetade asynkront och behövde inga fyllnadstecken, vilket gjorde kommunikationen snabb och smidig även över långa kablar. Den stödde moderna seriella gränssnitt (RS-232) men även en äldre 20 mA-strömslinga som var vanlig i teleprinter-system.

    Den interna processorn bestod inte av en mikroprocessor, utan av diskreta logikkomponenter. För att minska störningar analyserades inkommande data medan bildröret var ”mellan linjer” under rasteruppdateringen – en teknisk lösning som var ovanlig men effektiv.

    Tangentbord med personlighet

    Att skriva på terminalen gav ett tydligt ljud. När en tangent trycktes ned aktiverades ett relä, vilket producerade ett mekaniskt klick – samma relä användes också för att signalera ”bell”-kommandot och har i efterhand beskrivits låta som en ”’52 Chevy som strippar växlarna”. Terminalen blev snabbt populär bland utvecklare, inte minst tack vare sin tydliga återkoppling och den senare tillkomna ”Gold Key”, som användes vid fullskärmsredigering i verktyg som WPS-8 och EDT.

    VT52 – ett jättekliv framåt

    När VT52 ersatte VT50 i september 1975 fördubblades antalet textrader (från 12 till 24), små bokstäver blev tillgängliga och den introducerade grafiktecken, vilket gjorde det möjligt att rita enkla grafer direkt på skärmen. Terminalen kunde dessutom skrolla både uppåt och nedåt och lagrade text som hamnat utanför synfältet – en funktion som idag kan kännas självklar, men som då var revolutionerande.

    Den kunde även kopplas till en speciell elektrolytisk skrivare som ”fotograferade” hela skärmbilden rad för rad. Resultatet sades påminna mer om våt toalettpapper än professionella utskrifter – men tekniken var ändå anmärkningsvärd.

    VT55 och vägen mot grafisk interaktion

    VT55 gick ännu längre och kunde visa två matematiska funktioner eller histogram direkt på skärmen utan att host-datorn behövde rita linje för linje. Detta kallades waveform graphics och var föregångare till grafik i senare terminaler som VT105 och VT125.

    Mer än bara terminaler

    Kabinetten var ovanligt stora, vilket inte var ett designfel utan en fördel. Terminalerna kyldes helt utan fläkt – en tyst konstruktion, där varm luft steg genom ventilationsöppningarna. Ovanpå terminalen lades ofta manualer och dokumentation, vilket ironiskt nog kunde blockera ventilationsflödet och överhettade enheterna. Det var också i denna tomma expansionsyta som DEC senare placerade en mikroprocessor och skapade VT78 – en terminal som samtidigt var en komplett PDP-8-dator.

    Från terminal till standard

    När VT100 lanserades 1978 ersattes VT52 som standard. VT100 introducerade ANSI-styrkoder som med tiden blev norm i terminalemulatorer. Ändå levde VT52-kommandona vidare i olika system, exempelvis i Atari ST:s operativsystem TOS under 1980-talet.

    Arvet efter VT-serien

    VT50 och VT52 var inte de mest avancerade maskinerna av sin tid, men de var pålitliga, snabba och genomtänkta. De bidrog till att forma hur vi än idag interagerar med terminaler. I en tid när varje byte räknades visade de hur långt man kunde komma med smart ingenjörskonst, och deras påverkan märks än idag i terminalemulatorer, keybindings och kommandogränssnitt.

    De var inte bara terminaler – de var bryggan mellan skrivmaskiner och dagens datorgränssnitt.

    Teknisk faktaruta: DEC VT50 / VT52

    Typ: CRT-baserad bildskärmsterminal

    Tillverkare: Digital Equipment Corporation (DEC)

    Lansering: VT50 (1974), VT52 (1975)

    Föregångare: VT05

    Efterföljare: VT100 (1978)

    Textläge VT50: 12 rader × 80 kolumner, endast versaler

    Textläge VT52: 24 rader × 80 kolumner, full ASCII (gemener och versaler)

    Teckenuppsättning: 95 ASCII-tecken + grafiksymboler (VT52)

    Kommunikation: Asynkron seriell, upp till 9600 bit/s

    Gränssnitt: RS-232 och 20 mA current loop

    Styrkoder: Escape-sekvenser för kursorkontroll, rensning, grafikläge m.m.

    Grafikmodeller: VT55 och VT105 med waveform-grafik

    Block-mode-varianter: VT61, VT62 (transaktions- och formulärterminaler)

    Tillval: Elektrolytisk hårdvarukopia (”screen dump”) och extra tangentbord med funktions- och numeriska tangenter

    Särdrag: Fläktlös konvektionskylning, tydligt tangentljud, ”Gold Key” för fullskärmsredigering, kompakt CPU byggd av diskret logik

    Youtube film om Dec VT52 terminal

    https://www.youtube.com/watch?v=nb2bxaj79rc

    Annons

    Strul med e-posten? Hjälp med TV? Problem med wifi?
    Digital Fixare
